osztott rozsdamentes acél perem

utólagos tiplizéshez

FAG A2

Hozzáadás a kívánságlistához

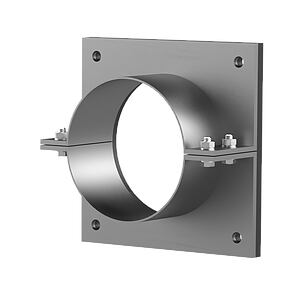

osztott rozsdamentes acél perem - utólagos tiplizéshez

Falakban vagy padlólemezekben meglévő bemetszések/áttörések fölötti tiplizéshez már telepített haszoncsövek esetében.

Tények

Előnyök:

osztott kivitel már telepített haszoncsövekhez
az ügyfél igényeinek megfelelő egyedi kiviteleket is gyártunk
több átmenettel és különböző átmérőkkel kapható

Szállítási terjedelem:

Rozsdamentes acél perem
Felülettömítés
Rögzítőelemek

Méretek:

A standard peremméretek: külső Ø megfelel az adott védőcső belső Ø + kb. 150 mm-nek (egy átmenet esetén)
Standard felső hossz: 80 mm

Alkalmazási terület:

Vízzel szembeni expozíciós osztály DIN 18533: W1-E és W2.1-E
1-es és 2-es igénybevételi osztályú vízzáró beton

Nyersanyag:

Perem: V2A (AISI 304L) vagy V4A (AISI 316L) nemesacél
Felülettömítés: EPDM
Rögzítőelemek: V4A (AISI 316L) nemesacél

Letöltések

Szerelési útmutató

FA FAG A2 (PDF)
Letöltés

Adatlap és pályázati kiírás

Az adatlap és a pályázati kiírások letöltéséhez kérjük, konfigurálja a terméket az alsó részben, majd töltse le a Download symbol szimbólummal.

Változatok

Védőcső, belső Ø (mm)	Perem standard méretei (mm)	Típus	Megrendelési azonosító	Cikkszám	GTIN
400	400 400	rechteckig	FAG1x400/80 A2	3030673683		Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
250	250 250	rechteckig	FAG1x250/80 A2	3030673687		Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
350	350 350	rechteckig	FAG1x350/80 A2	3030673757		Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
500	500 500	rechteckig	FAG1x500/80 A2	3030588434		Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
200	200 200	rechteckig	FAG1x200/80 A2	3030420377		Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
300	300 300	rechteckig	FAG1x300/80 A2	3030511025		Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
450	450 450	rechteckig	FAG1x450/80 A2	3030586589		Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
80	175 175	rechteckig	FAG1x80/80 A2	910910000	4052487021180	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
100	190 190	rechteckig	FAG1x100/80 A2	910920000	4052487021197	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
125	205 205	rechteckig	FAG1x125/80 A2	910930000	4052487021203	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
150	225 225	rechteckig	FAG1x150/80 A2	910950000	4052487021227	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
200	350	rund	FAG1x200/80 A2	910960000	4052487021234	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
250	400	rund	FAG1x250/80 A2	910970000	4052487021241	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
302	450	rund	FAG1x300/80 A2	910980000	4052487021258	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
350	500	rund	FAG1x350/80 A2	910983500	4052487021265	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
400	550	rund	FAG1x400/80 A2	910990000	4052487021272	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
450	600	rund	FAG1x450/80 A2	910990002	4052487021289	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:
500	650	rund	FAG1x500/80 A2	910990003	4052487021296	Letöltés a kiválasztott változathoz: Adatlap Letöltés (.pdf) Pályázati kiírások GAEB XML (.x81) GAEB 90 (.d81) Szöveges megjelenítés (.txt) Word (.docx) Szám:

További változatok

Várható szállítási idő kb.: kérésre, előzetes értékesítés függvényében

Konfigurátor

Az Ön egyedi megrendelési azonosítója:

A konfigurált szorítógyűrűs tömítés lehetséges.

A konfigurált szorítógyűrűs tömítés speciális tanácsadást igényel.

Az Ön egyedi cikkszáma:

Nincs garancia az Ön által megadott telepítési összeállítás kivitelezhetőségére. Kérésére még egyszer ellenőrizzük az Ön által kívánt telepítési tervet.
